变电柜NTL-GX-3066(YG)荧光光纤测温系统解决方案
一、荧光光纤传感技术原理

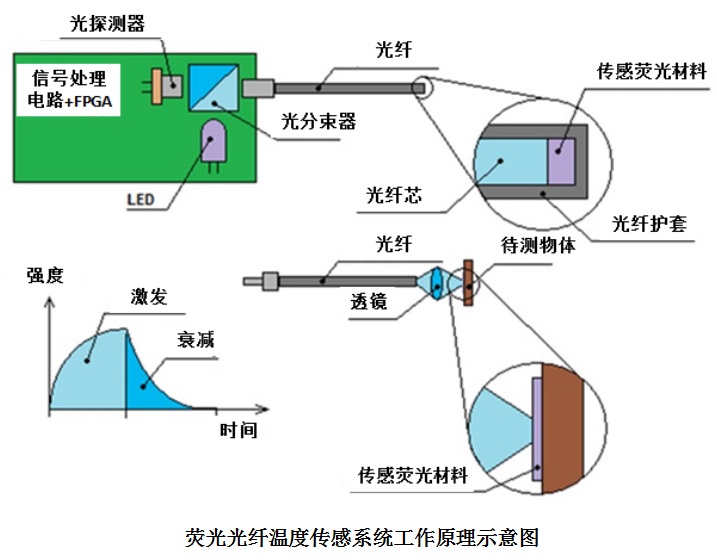

荧光光纤温度传感系统是由荧光式光纤温度传感器和荧光光纤测温仪组成,它是基于纯光学原理,通过荧光材料的温度特性来进行测温的。荧光光纤温度传感器探头是由多模光纤和在其顶部安装的荧光物体(膜)组成。荧光物质在受到一定波长的光的激励后,受激辐射出荧光。激励撤消后,荧光余辉的持续性只取决于荧光物质特性和环境温度这两个因素。这种受激发荧光通常是按指数方式衰减的,我们称衰减的时间常数为荧光寿命或荧光余辉时间(一般以纳秒ns为单位)。
科学家发现,在不同的环境温度下,荧光余辉衰减也不同。因此通过测量荧光余辉寿命的时间常数,就可以得知当时的环境温度。
荧光光纤温度传感技术对电磁干扰天然免疫, 稳定性、可靠性和精度较高。同时, 产品尺寸微小、使用寿命超过30年。适用于存在高电压、强电磁场、腐蚀等恶劣工业环境应用,尤其适用于对温度精确量测有很强的需求、且对监测结果的稳定性和可靠性要求较高的行业应用领域。
二、70组变电柜荧光光纤温度传感系统解决方案
1、变电柜温度传感需求:
变电柜数量:70个
温度监测点:6点/变电柜,共420个测温点。
2、主要设备
图1 6测点/6通道荧光温度传感分析仪SR-Y1 图2 荧光光纤温度探头

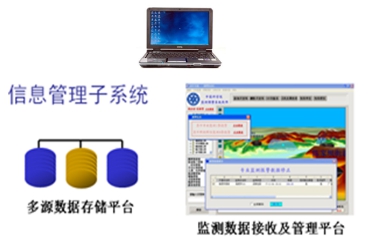

图3 变电柜温度监测系统软件平台
温度监测系统软件平台功能包括(可用户定制)
u 高低温报警设置
u 实时数据及图表显示
u 存储设置
u 校准功能
u 多通道 (通道数不受限制)
u 可定制其他功能
u 数据接口:RS-485/USB/CEC-61850
u 中文界面
u 兼容Windows XP/7/8操作系统
3、温度传感系统的构建
变电柜内部:
每个变电柜中,6根荧光光纤的温度探头分别粘贴在6个温度测点上,光纤沿电柜内壁铺设走线,在电柜门上穿出,光纤接头端分别插入到固定在电柜门上的6端口荧光光纤测温仪。
变电柜外部:
每个变电柜门上荧光光纤测温仪的输出电信号,通过单芯电缆汇入多芯电缆次干线-主干线,较后通入(发电站/大型送变电站)变电柜的温度监控中心。

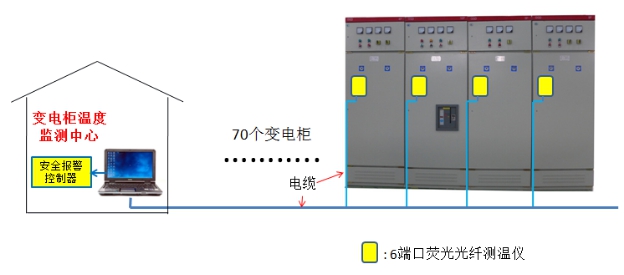

图4 系统整体结构示意图
在变电柜温度监测中心,温度监测系统软件平台实施其各项功能。
